Расчет хлораторной установки

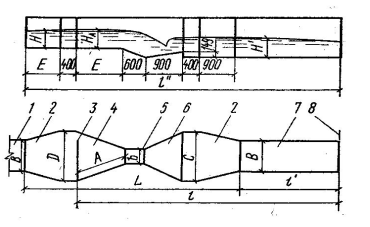

Смеситель типа «лоток Паршаля»

Рисунок 9

1 – подводящий лоток;

2 – переход;

3 – трубопровод воды с реагентом;

4 – подводящий раструб;

5 – горловина;

6 – отводящий раструб;

7 – отводящий лоток;

8 – створ полного смешения.

Количество принятых смесителей 2. Один рабочий один резервный.

Для обеспечения контакта хлора со сточной водой запроектируем контактные резервуары по типу горизонтальных отстойников.

Объем резервуаров

Vк.р.= Qмакс.ч.·Т/60=1335·30/60=668 м3,

где Т=30 мин – продолжительность контакта хлора со сточной водой [6].

При скорости движения сточных вод в контактных резервуарах υ=10 мм/м [6] длина резервуара

L=υ·Т=10·30·60/1000=18 м.

Площадь поперечного сечения

ω= Vк.р./L=668/18=37,1 м2.

При глубине Н=2,8 м и ширине каждой секции b=6 м число секций

n=ω/(b·Н)=37,1/6·2,8)=2,21.

Фактическая продолжительность контакта воды с хлором в час максимального притока воды

Т= Vк.р./ Qмакс.ч.=n·b·Н·L/ Qмакс.ч.=2·6·2,8·18/1335=0,45=27 мин.

С учетом времени движения воды в отводящих лотках фактическая продолжительность контакта воды с хлором составит около 30 мин.

Принимаем контактные резервуары, разработанные ЦНИИЭП инженерного оборудования. Они имеют ребристое днище, в лотках которого расположены смывные трубопроводы с насадками, а по продольным стенам смонтированы аэраторы и перфорированные трубы. Осадок удаляют один раз в 5-7 сут. При отключении секции осадок взмучивается технической водой, поступающей из насадков, и возвращается в начало очистных сооружений. Для поддержания осадка во взвешенном состоянии смесь в резервуаре аэрируют.

Хлораторная установка с баллонами.

Рисунок 10

1 – весы;

2 – баллоны с жидким хлором;

3 – промежуточный баллон;

4 – хлоратор;

5 – эжектор.
